Elf Millimeter auf fünfzig Meter Gebäude

Bevor ein Planblatt gegen ein Modell geprüft werden kann, muss das Blatt auf dem Modell liegen. Ein erstes Ergebnis dafür, und der Benchmark, der unsere abgeleitete Raumtopologie ehrlich hält.

Das meiste, was wir verkaufen, ist ein Vergleich: der Plan gegen das Modell, der Plan gegen die Regel, dieser Planstand gegen den letzten. Jeder Vergleich hat eine Voraussetzung, die im Gespräch übersprungen wird: Beide Seiten müssen am selben Ort liegen. Ein PDF-Blatt weiß nichts davon, wo es in den Koordinaten des Gebäudes sitzt. Solange es das nicht weiß, kann man den Toilettenraum nicht aus dem Grundriss des zweiten Geschosses schneiden und wissen, welche Koordinaten der Ausschnitt abdeckt.

Die Anpassung

Das erste Ergebnis ist absichtlich eng. Ein Gebäude, ein Geschoss, zweimal gezeichnet von unabhängigen Werkzeugketten aus demselben Modell: ein schlichter Geschossplan auf der einen Seite, unser eigenes herausgegebenes A1-Blatt auf der anderen, mit allen Gewerken darauf, Kanäle, Rohre und Kabeltrassen über der Architektur. Beide werden auf Tinte reduziert. Das Blattmobiliar wird weggeschnitten, Schriftfeldspalte, Rahmen, Zonenmarken, Maßketten, nichts davon existiert auf der anderen Seite. Dann werden vier Zahlen angepasst: Maßstab, Drehung und zwei Verschiebungen, indem der Abstand zwischen den beiden Mengen von Wandlinien minimiert wird, grob nach fein.

Weil beide Exporter ihre eigene Transformation aufzeichnen, ist die Antwort bekannt, und die Anpassung lässt sich in Millimetern benoten, statt in einer Überlagerung bewundert zu werden. Eckfehler: elf Millimeter auf einer Grundfläche von fünfzig mal siebenunddreißig Metern. Maßstab auf zwei Hundertstel Prozent wiedergefunden. Die 117 Raumausschnitte, die daraus folgen, überdecken die wahren Räume zu 0,994. Vierzig Sekunden auf einem Prozessorkern.

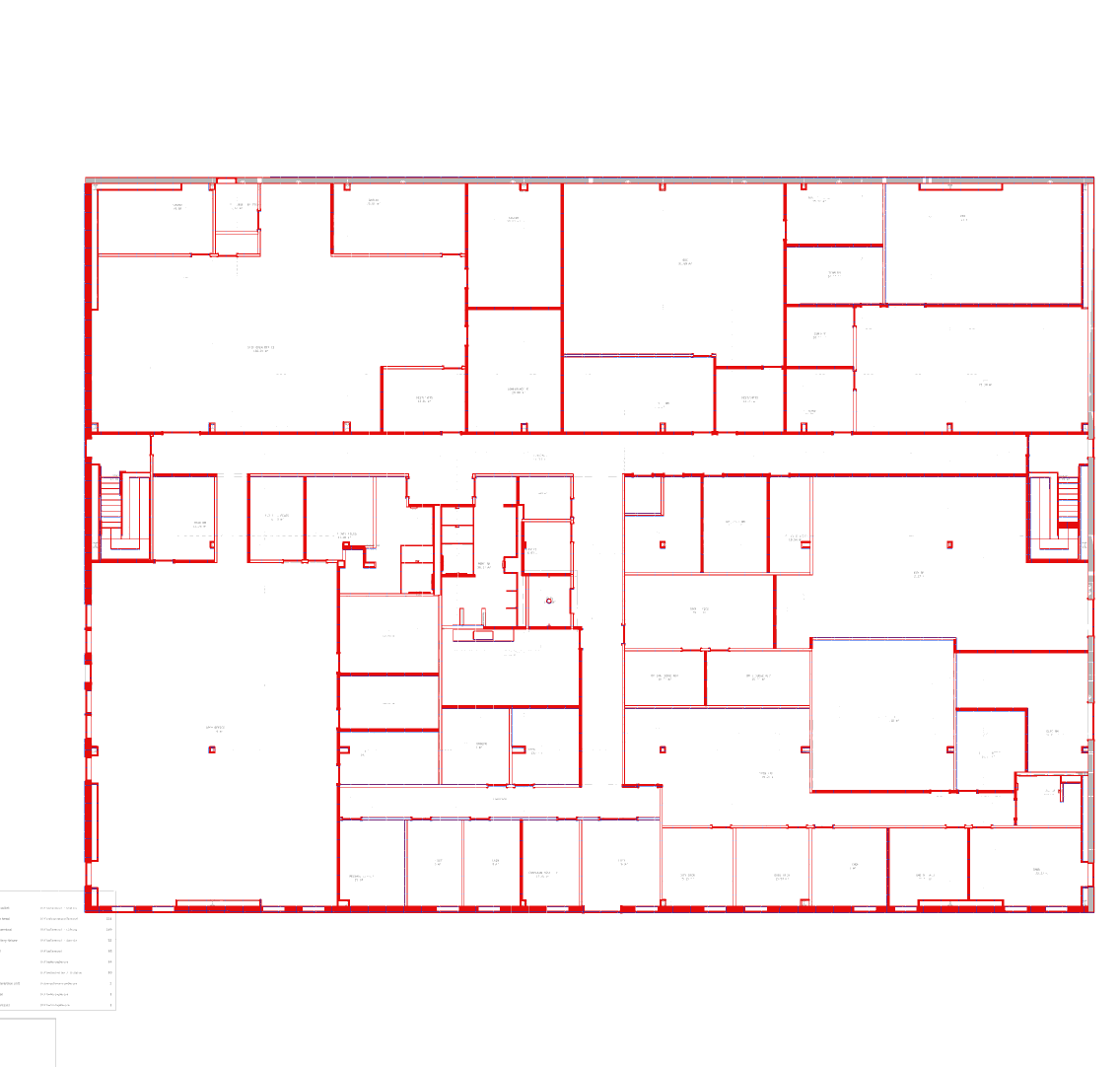

Beleg 1 · Der angepasste Plan über der WahrheitEin Geschossplan in Rot über der grauen Tinte des Blatts; die wahre Lage in Blau ist fast vollständig unter dem Rot verborgen.
Grau ist die Tinte des Blatts nach beiden Schnitten. Rot ist der Geschossplan in der angepassten Lage, Blau derselbe Plan in der wahren. Der Symbolschlüssel unten links liegt innerhalb der Zeichenfläche und wird absichtlich nicht weggeschnitten: Das ist die Art Tinte, die die Anpassung ignorieren muss.
Beleg 2 · Dieselbe Überlagerung, nahEine Ecke derselben Überlagerung in Pixelgröße: Blau bleibt nur als dünner Saum an den Kanten der roten Wände.
So sehen elf Millimeter auf einem fünfzig Meter langen Gebäude aus.

Was die Lage bringt, an einem Gebäude zum Durchklicken

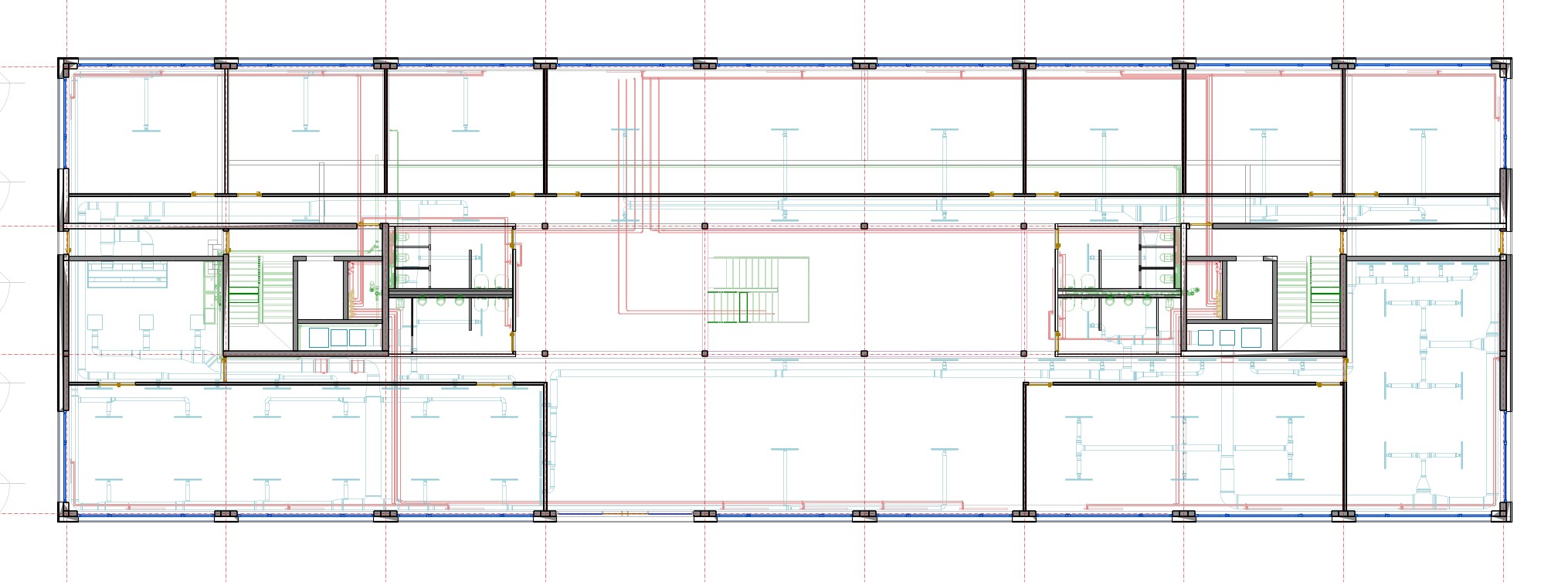

Die Zahl bleibt abstrakt, bis man sieht, wofür sie da ist. Unten stehen die drei Geschosse eines öffentlichen Bürogebäudes, als Blätter herausgegeben von unserem eigenen Exporter. Jeder Raum ist ein Knoten in dem Graphen, der aus der Geometrie des Modells abgeleitet ist. Klicken Sie einen an. Die Karte zeigt, was an diesem Knoten hängt: seine Fläche, seine Türen, die Räume, mit denen er verbunden ist, die Bauteile, die das Modell in ihm platziert, und den Ausschnitt des Blatts an der Stelle, die die Abbildung für ihn nennt. Dieser Ausschnitt ist die Antwort auf „Wie viele Luftdurchlässe hat dieser Raum“ in der Form, in der wir sie geben wollen: ein Bild des Gezählten, befestigt an dem, wozu es gehört.

Abbildung 1 · Der Digital Hub, drei Geschosse, 64 Räume
IFC-Bench „Digital Hub“ · Blatt A1, 1:200 · 64 Räume
Knoten im Graphen

Gruppenbüro 1

Fläche
36,9 m²
Türen
1
Blatt
A-101
Kennung
3DCde23Rb8uBrhrJgjcLQB
Verbunden über eine Tür mit
Im Modell in diesem Raum
  • 2 Heizkörper
  • 1 Luftdurchlässe

Der Ausschnitt links ist das Bild, das am Knoten hängt: aus dem Blatt geschnitten an der Stelle, die die Abbildung für diesen Raum nennt.

IFC-Bench „Digital Hub“, ein öffentliches IFC4-Modell mit Architektur, Heizung, Sanitär und Lüftung. Blätter und Topologie sind unsere. Die Raumlagen hier stammen aus der Abbildung, die das Blatt über sich selbst aufzeichnet; die oben beschriebene Registrierung findet dieselbe Abbildung aus den Pixeln allein wieder, und genau das braucht das PDF eines Kunden.

Die Falle, die wie Erfolg aussieht

Ein Detail der Methode ist erzählenswert, weil es die Art Detail ist, die nur auftaucht, wenn man gegen die Wahrheit bewertet. Der naheliegende Weg, eine dünne Zeichnung in eine dichte einzupassen, ist, für jede Linie der Zeichnung zu fragen, wie weit die nächste Tinte entfernt ist. Dieses Maß hat eine perfekte Lösung: die Zeichnung auf irgendeinen dichten Fleck Rohrleitung schrumpfen. Jede Linie sitzt dann auf Tinte, und die Kosten sind null. Die Anpassung sieht großartig aus und ist bedeutungslos. Der Abstand muss in beide Richtungen berechnet werden, sodass unerklärte Blatttinte genauso viel kostet wie unplatzierte Zeichnungslinien. Es gibt einen Test im Code, der genau das behauptet. Und die Zeile unserer Ergebnistabelle ohne den Blattschnitt, Eckfehler zwanzig Meter, ist das, was passiert, wenn das Mobiliar drinbleibt.

Was das Ergebnis nicht beweist, steht ebenfalls dabei. Es registriert einen Export auf einen Export; beide Seiten sind Zeichnungen aus derselben -Datei. Das PDF eines Kunden wurde von einem Menschen gezeichnet, in den Gepflogenheiten seines Büros, und der nächste Schritt ist herauszufinden, wie weit dieselbe Methode dort trägt. Der Schätzer meldet deshalb seine eigene Zuversicht: niedrig, wenn die Anpassung locker ist, wenn wenig von der Zeichnung eine Linie gefunden hat, auf der es sitzen kann, oder wenn eine zweite, unverwandte Lage fast genauso gut gepasst hat. Eine zuversichtlich falsche Ausrichtung ist, von innen betrachtet, eine zuversichtliche Anpassung.

Der Graph darunter hat seinen eigenen Benchmark

Der Ausschnitt hängt an einem Raum. Der Raum stammt aus einem Graphen, den wir aus der Geometrie des Modells ableiten: welche Räume es gibt, welche Wände sie begrenzen, welche Türen welches Paar verbinden. Manche -Dateien geben diese Topologie selbst an, und diese Dateien sind ein Lösungsschlüssel. Der Vergleich ist exakt: Beide Seiten schlüsseln über die globale Kennung des Elements, keine Toleranz, kein Juror, kein Modell.

Abbildung 1 · Der Topologie-Benchmark, vor und nach vier Korrekturen0 %25 %50 %75 %100 %vorhernach den vier KorrekturenTüren: das richtige Raumpaar: 74.8 % → 94.1 %Türen: das richtige Raumpaar1.813 bewertbare Türen, 25 Modelle74.8 %94.1 %Räume aus der Geometrie gelesen: 71.2 % → 89.2 %Räume aus der Geometrie gelesen3.010 von 3.37571.2 %89.2 %
25 öffentliche Gebäudemodelle. Eine Tür gilt als richtig, wenn wir dasselbe Raumpaar nennen wie die Datei. Türen an einem Raum, den wir nicht lesen konnten, werden beiseitegelegt und gezählt, nie bewertet.

Über 25 öffentliche Gebäudemodelle und 1.813 bewertbare Türen sind 94,1 Prozent demselben Raumpaar zugeordnet, das die Datei angibt. Die Zuordnung von Räumen zu Wänden erreicht 100 Prozent Präzision und 78 Prozent Trefferquote über etwa viertausend Kanten: Jede Wand, die wir nennen, begrenzt den Raum wirklich, und was wir verpassen, sind Wände, die die Datei ebenfalls aufführt. Fünf Modelle erreichen 100 Prozent.

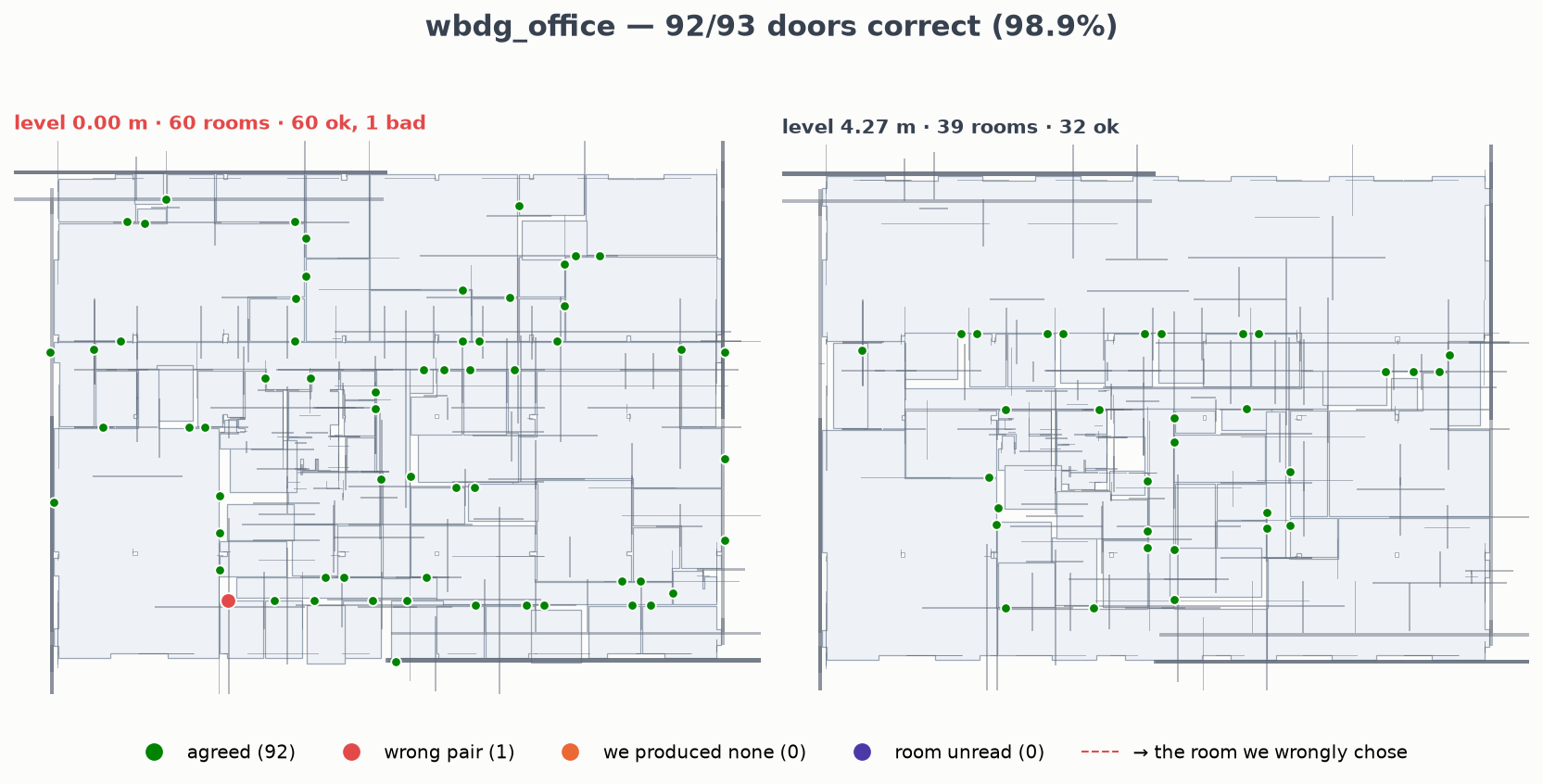

Beleg 3 · Ein Modell, 92 von 93 TürenZwei Geschosspläne eines Bürogebäudes mit einem Punkt auf jeder Tür; alle bis auf einen sind als übereinstimmend mit der Datei markiert.
Die eine Abweichung liegt im Erdgeschoss, unten links. Jede Tür auf der Karte ist eine Stelle, an der abgeleiteter Graph und Datei über die Kennung verglichen wurden.

Zwei Regeln machen diese Zahl etwas wert. Erstens: Eine Tür an einem Raum, den wir nie gelesen haben, wird nicht als falsch bewertet. Sie wird beiseitegelegt und gezählt. Sie zu bewerten hieße, den Grundflächenleser zu messen und nicht die Topologie, und ein Modell schwankt allein an dieser Unterscheidung zwischen 54 und 100 Prozent. Zweitens: Jede Abweichung wird aus der Geometrie neu entschieden, unabhängig von beiden Seiten. Bei einem Modell erweisen sich acht von neun verbleibenden Abweichungen als Fälle, in denen die Datei eine Tür an einem Raum verzeichnet, während ein zweiter Raum nachweislich an sie angrenzt. Unsere gemessene Genauigkeit ist dort eine Untergrenze. Eine Ableitung so einzustellen, dass sie mit der Ausgabe eines anderen Werkzeugs übereinstimmt, ohne nachzuprüfen, ist der Weg, die Fehler anderer nachzubauen.

Warum das einen Käufer angeht

Weil jede Antwort, die wir über ein Gebäude geben, an dieser Kette hängt: Blatt auf Modell gelegt, Raum aus Blatt geschnitten, Raum aus Geometrie bekannt, Befund am Raum befestigt, mit seinem Bild. Jedes Glied hat eine Zahl, und jede Zahl hat eine Kontrolle. Was eine spätere Notiz hier über das Lesen von Plänen behauptet, steht auf einer Registrierung, die in Millimetern gemessen ist, und auf einer Topologie, die an den Dateien gemessen ist, die ihre eigene angeben.

Registrierungspilot: 26. August 2026, sechs Konfigurationen eines Geschosses, 2.400 Pixel Arbeitsauflösung. Topologie-Benchmark: 25 Modellfälle, Stand August 2026. Die Gebäudemodelle sind öffentliche -Testmodelle; Kundendaten wurden nicht verwendet.
